產品簡介：

JL5003C多功能繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。

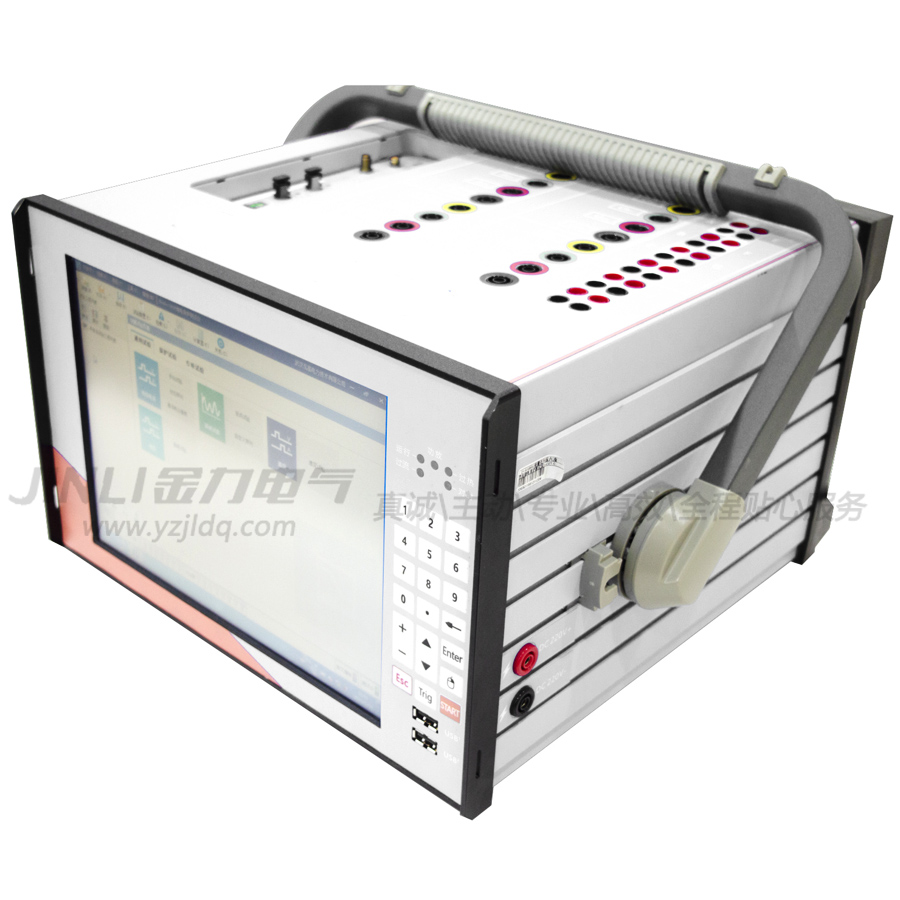

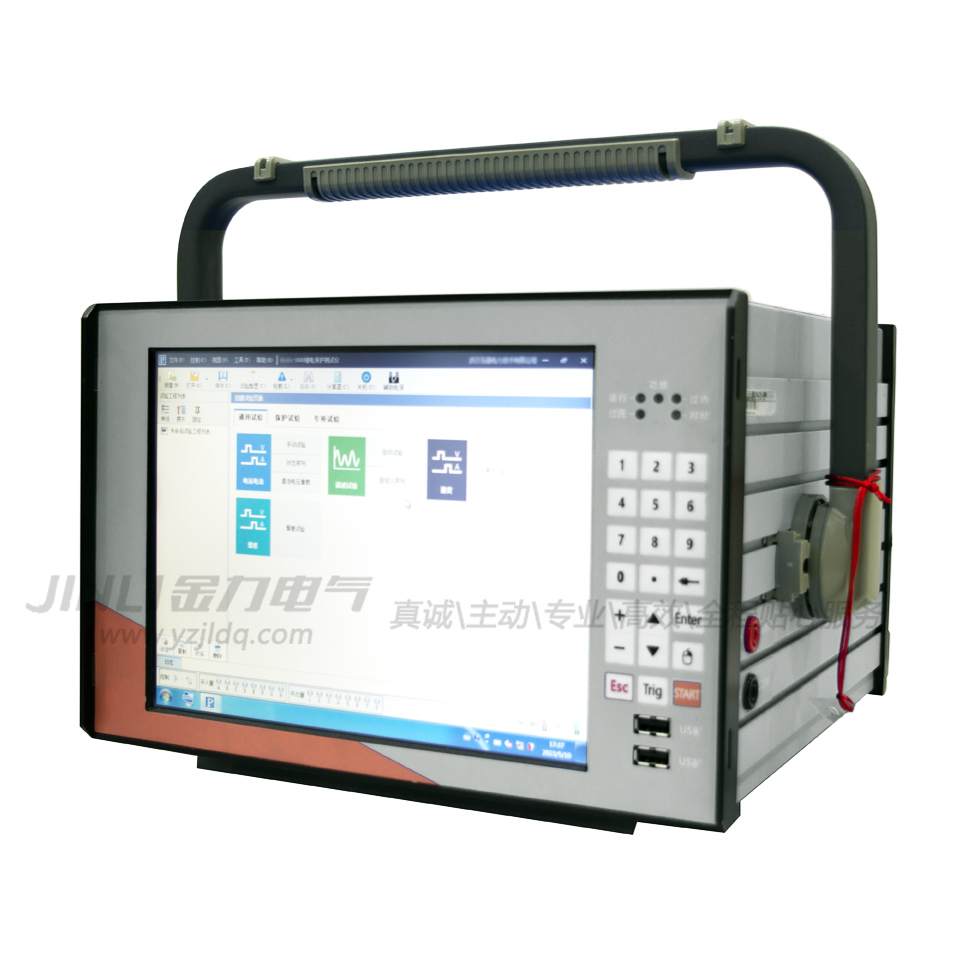

JL5003C多功能繼電保護測試儀（4U 3I / 0.1%）產品配備高性能功率放大器并基于強大的PowerPC+X86平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對繼電保護裝置、測控裝置的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

產品特性：

◆ 智能測試模塊

支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

◆ 自動測試

具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目。

◆ 模擬量輸出

可對模擬的保護、發變組等裝置進行測試。

◆ 多種掃描模式

支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；

◆ AQ及報警

具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；

◆ 故障回放

支持故障仿真和COMTRADE 格式數據回放功能；

◆ MMS 服務

具備MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；

◆ 對時與授時

具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號。

◆ 硬接點開入及開出

開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；

◆ 狀態序列

模擬量通道12個，狀態序列可做到120組（下位機實測）上位機軟件模擬通道無上限。

◆ 波形回放

支持錄波數據回放，支持錄波文件夾形式連續回放，支持波形拓展回放。

◆ 觸摸操作

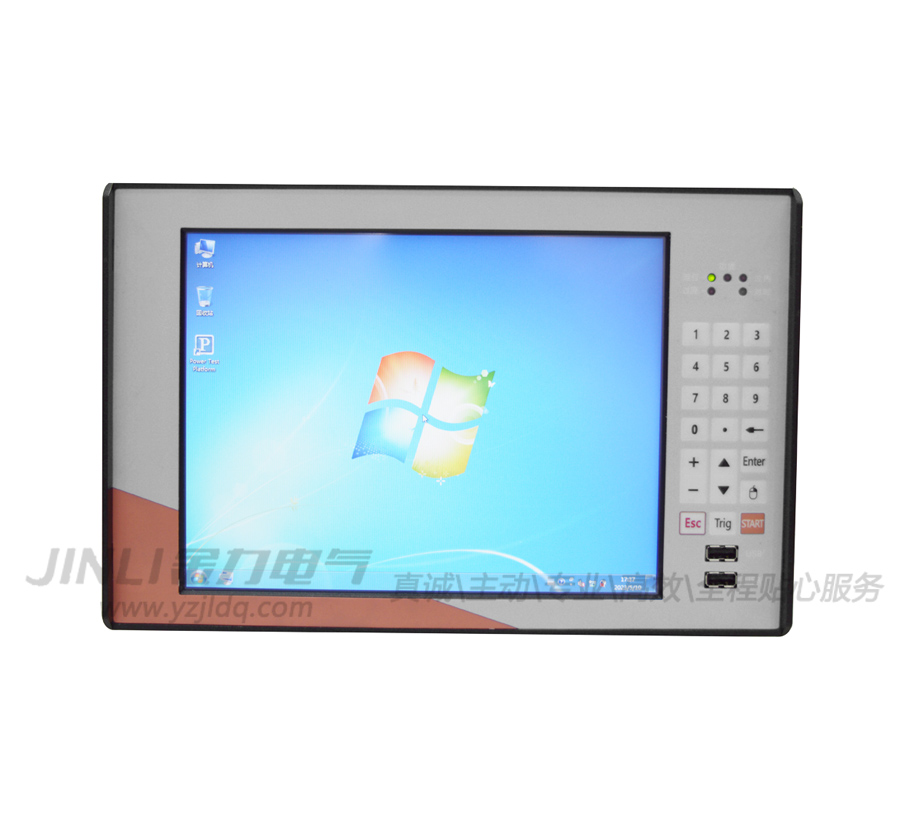

配備10.4 寸高分辨率顯示屏，支持觸摸操作。

◆ 無線連接

提供4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用。

產品參數：

◆ 供電電源

功耗<2000va<>

交流供電220V±20%（47～63Hz）

直流供電200～380 VDC

◆ 交流電壓源輸出

量程：4×120V，每路120V/60VA

準確度：0.2~2V時，±2mV；2V~130V時，±0.05%

分辨率：1mV

◆ 交流電流源輸出

量程：4×30A，每路30A/300VA

準確度：0~500mA時，±1mA； 500mA~30A時，±0.05%

分辨率：1mA

◆ 輸出相位

范圍：0~360°

準確度：±0.1°

分辨率：0.1°

◆ 輸出頻率

范圍：0~1200Hz

準確度：<±0.001hz(0~65hz)<±0.02hz(450~1200hz)<>

分辨率：0.001 Hz

◆ 直流電壓源輸出

量程：4路，-175～+175V（L-N），1*0～350V（L-L）；

準確度：0.1%

◆ 直流電流源輸出

量程：3路，每路0~20A/250VA

準確度：0.1%

◆ 同步接口

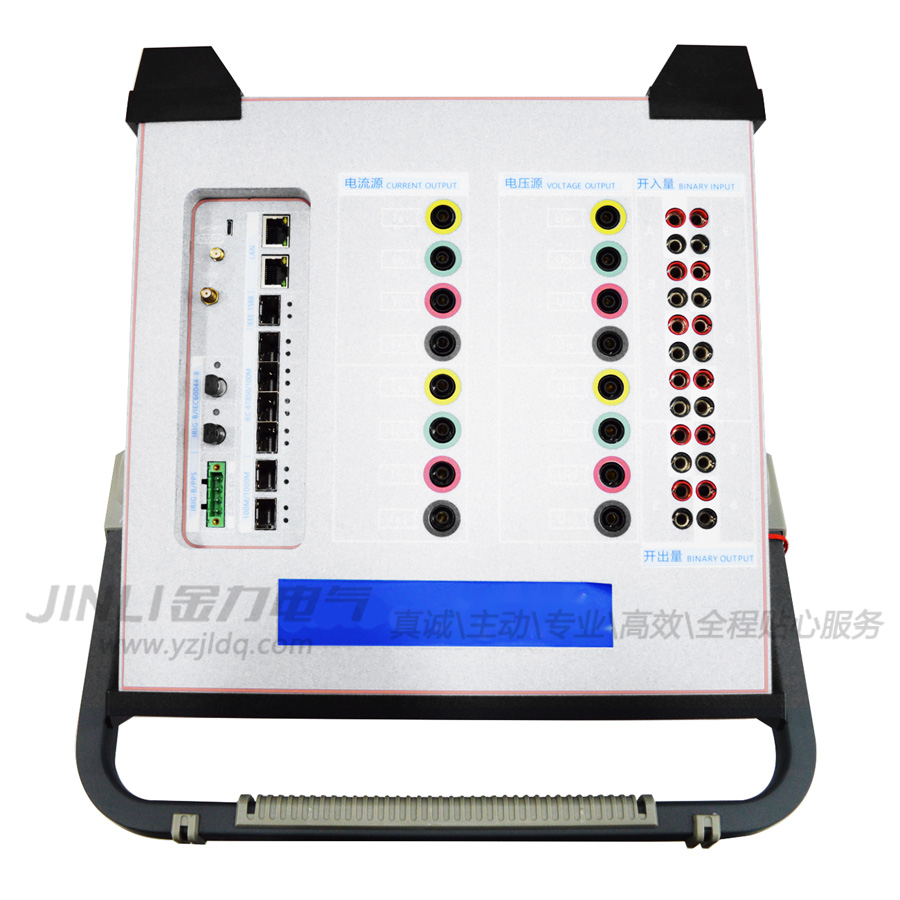

數量：GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS  信號 2對：1對對時，1對授時；IEEE 1588 1對

接口類型：GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588

◆ 時間測量

范圍：1ms~9999.999s

準確度：1ms

◆ 開關量輸入

數量：8對

◆ 開關量輸出

數量：6對，其中2對為快速開出(反應時間≤0.1ms)，可以另外加裝。

遮斷容量：DC250V /0.5A

◆ 無線連接

接口類型：WIFI，4G

◆ 有線連接（以太網通訊接口）

端口數量：2個

接口類型：百兆LAN口，RJ45

◆ 供電電源

供電電壓：AC/DC 220V，允許偏差：±20%

供電頻率：47~65 Hz

輔助電源：一路110V/220V

◆ USB接口數量：2個

◆ 工作環境條件

工作溫度：-10℃~50℃濕度：≤95%,無凝露

◆ 其他

重量：10.5kg

尺寸：460×436×212(mm)

聯機接口：RJ45

顯示屏：10.4寸1024*768真彩液晶顯示屏，帶觸摸功能
