產品簡介：

JL5013高電壓繼電保護測試系統是一款便攜式6相高電壓保護繼電器測試系統，可用于測試大多數類型的現代多功能保護繼電器。具備獨立的6路電流輸出和6路電壓輸出，每路電流輸出范圍為0到30A，電壓輸出范圍為0到300V，通過并聯或串聯，可以達到單相電流100A、線電壓512V。JL5013高電壓繼電保護測試系統可廣泛適用于新能源、光伏儲能、微電網和出口項目的海外地區380V電壓等級保護的良好測試。

產品特性：

◆ 標準12相電壓電流完整同時輸出，且幅值、相位、頻率完全獨立調節

◆ 12通道閉環回采錄波監視  對本機12通道電壓電流輸出波形進行回采、監視和錄波，可直觀方便地監視和觀察輸出波形失真情況，錄波時間由硬盤容量大小決定，并可在故障再現中重放錄波文件。

◆ 雙操作方式除了單機操作外，裝置還可以外接臺式機或筆記本電腦進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

◆ 高性能主控制器輸出部分采用超高速DSP+FPGA控制，實時信號處理能力極強，傳輸頻帶寬，每周輸出2400點高精密波形，18位DA轉換器。輸出波形精度極高，失真小，線性好。

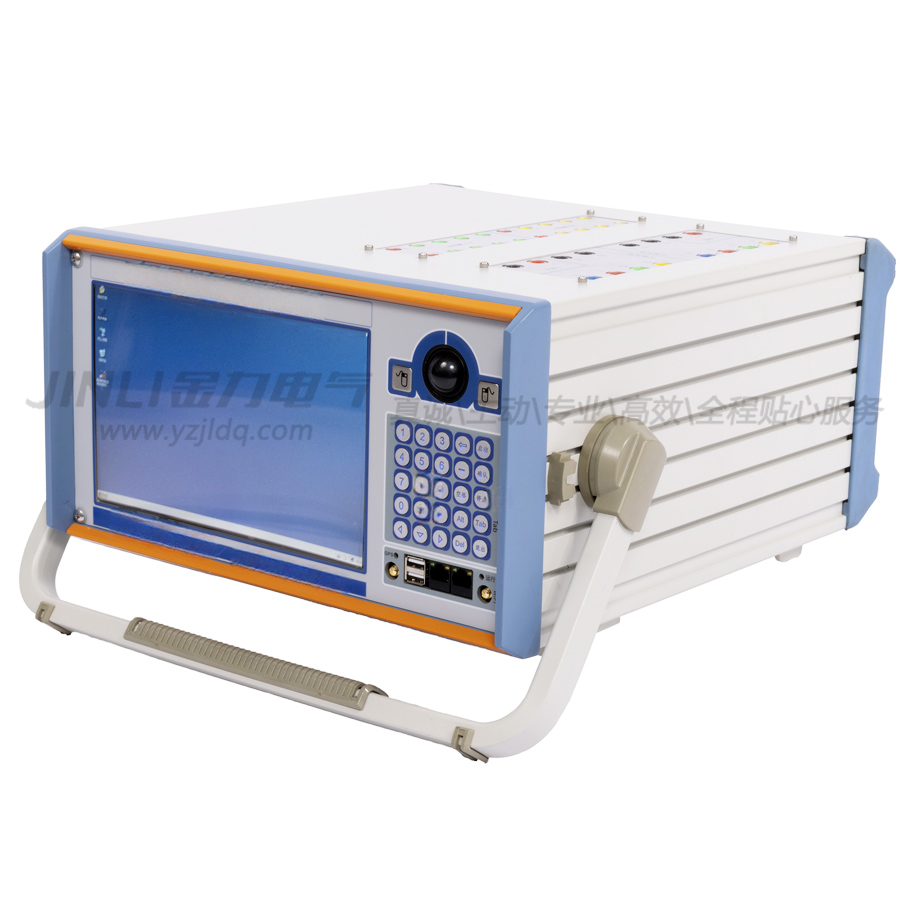

◆ 高速大容量工控機，10.4”超大屏幕內置嵌入式Windows XPE操作系統，軟件系統高度穩定，電子硬盤容量大，任意開關機，絕無系統損壞。裝置自帶10.4”超大屏幕，顯示容量和字體大，效果佳。

◆ 模塊式組合部件結構采用軍工技術，實現多級絕緣隔離和等電位靜電屏蔽防護，大量采用精密元器件，并進行了專業化的結構設計。裝置可靠性高，EMC性能JIJIA，且體積小、重量輕、功能全、攜帶方便。

◆ 新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，小信號精度極高，波形精致平滑，性能ZY。不會對試驗現場產生中高頻干擾，而且保證了從大電流到微小電流全程都波形平滑、精度優良。

◆ 功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

◆ 備自投測試及快切功能10路開入8對開出，可測試各種備自投和快切裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。

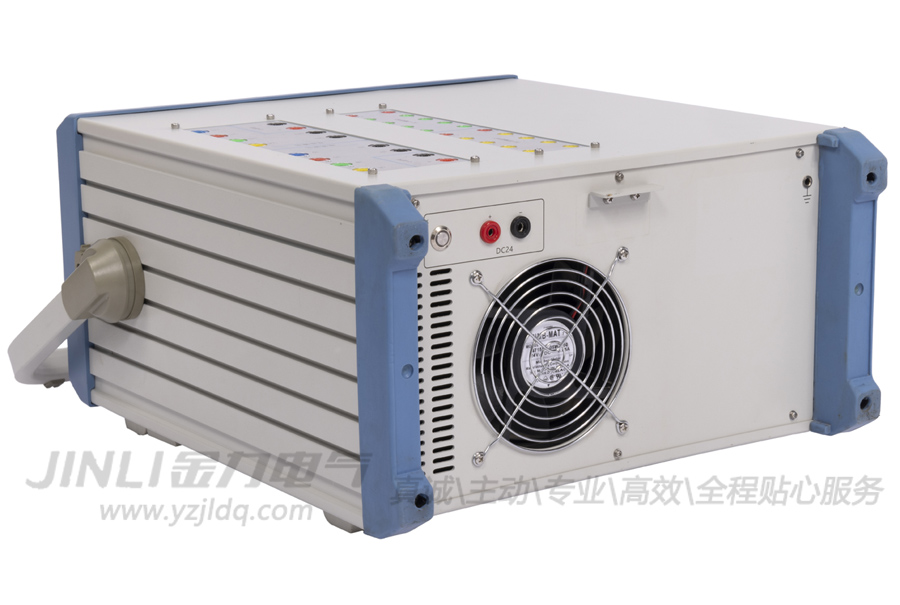

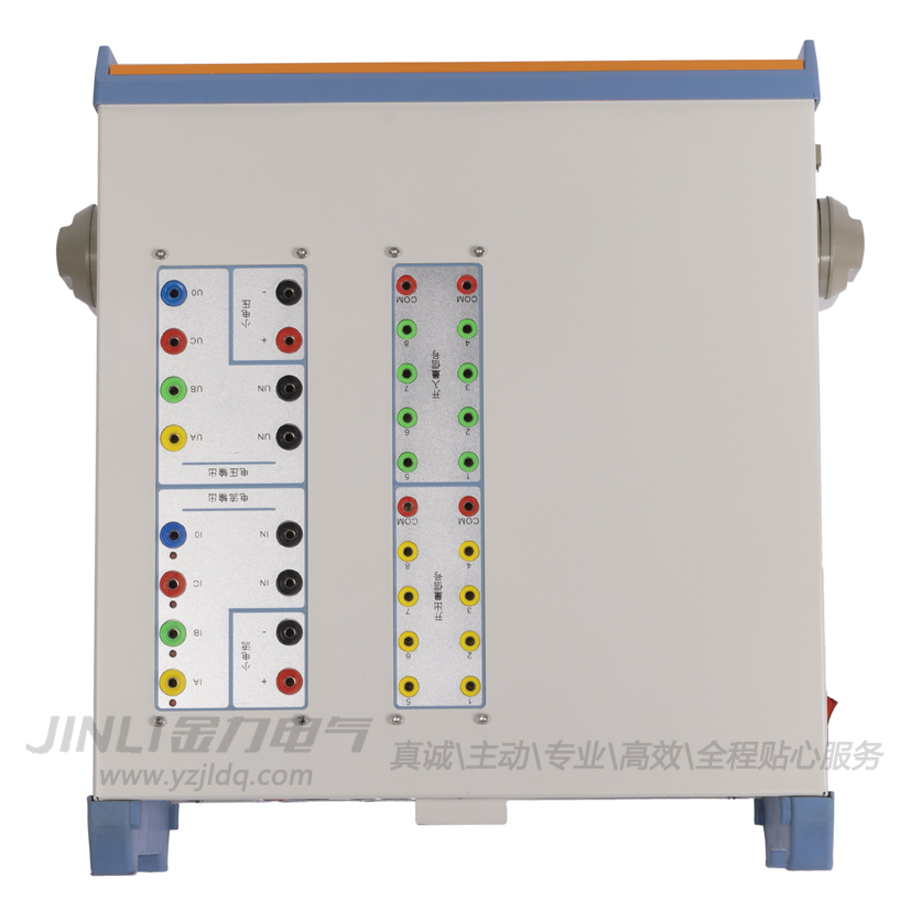

◆ 接點豐富10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容，可智能自動識別。輸入輸出接點可根據用戶需要擴展。

◆ 獨立可調直流電源設有一路大功率110V 或 220VZY直流電源輸出。

◆ 接口完整裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。

◆ 內置GPS裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。

◆ 完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

◆ 輕小型高集成單機和一體化結構屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。

功能與用途：

除可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定外，并可模擬單相至三相的瞬時性、YJ性、轉換性故障進行整組試驗。還可完成各種自動化程度高的大型復雜校驗工作，能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。６相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

環境條件：

◆ 正常工作溫度：--5℃~45℃

◆ 極限工作溫度：--10℃~50℃

◆ 儲存及運輸：0℃~40℃

◆ 工作濕度：20%~90%，無凝露

◆ 工作環境：無腐蝕性氣體

◆ 大氣壓力：80kPa~110kPa

◆ 海拔：0~3000m

產品參數：

交流電流輸出：

◆ 相電流輸出時每相輸出范圍（有效值）0～100A

◆ 輸出精度I≤30A時，±0.05%，I＞30A時，±0.1%

◆ 相電流長時間允許工作值（有效值10A

◆ 電流zui大輸出功率500VA

交流電壓輸出：

◆ 相電壓輸出（有效值）0～300V

◆ 線電壓輸出（有效值）0～512V

◆ 輸出精度±0.05%

◆ 電壓輸出功率50VA

◆ 交流輸出精度：0.1%（主量程范圍內）

◆ 直流電流輸出：6路，每路±10A/120VA，0~60A

◆ 直流電壓輸出：6路，每路±160V/80VA，0~350V

◆ 直流輸出精度：0.2%（主量程范圍內）

◆ 相位：0~360°

◆ 相位精度：0.01°

◆ 疊加諧波：1~24次諧波

◆ 輸出頻率：0~1200Hz

◆ 頻率精度：0.001Hz

◆ 開入量：8路開關量輸入，空接點“1”：≤10k?,“0”：≥20 k?

◆ 電位接點接入“0”：0～ +6V；“1”：+11 V～ +250V

◆ 開出量：8路開關量輸出 8路開出均為快速開出，遮斷容量DC：250V／0.5 A；AC：250V／0.5 A。

◆ 時間測量范圍：0.1ms～9999s，測量精度＜0.1ms

◆ 輸入電源：AC220V±15%，50Hz±2.5Hz

◆ 獨立直流：DC110V/220V，額定電流1.5A

◆ 外形尺寸：420×360×210mm3

◆ 重量：16 kg
